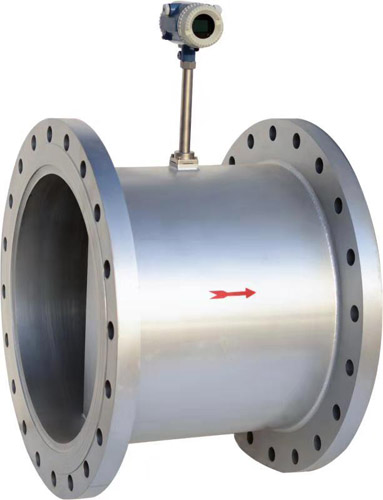

DM300渦街流量計

概述

DM300系列 渦街流量計具有測量范圍廣、準確度高、壓損小、性能穩定、安全可靠、安裝使用方便等優點。廣泛應用于石油、化工、電力、制藥、食品、煤炭、環保、輕紡、冶金、造紙等行業，適用于各種氣體、液體、蒸汽等低粘度流體的流量測量，也可用于測量含有少量顆粒、雜質的渾濁液體。

特點

• 抗震型：渦街流量計采用設計先進的傳感進行檢測從根本上消除了外界振動的影響。

• 防爆型設計：本安型  Ex ibⅡCT1- T6；隔爆型  Ex dⅡCT1-T6

• 智能型：現場可以通過手動健、磁棒或手操器修改儀表參數和儀表量程。

• 精度高：液體≤±0.75%的測量值

       氣體/蒸氣≤±1%的測量值

• 顯示方式：可顯示被測介質的瞬時流量和累計流量。

• 輸出方式：4--20mA電流信號輸出/脈沖信號和觸點信號。

• 通訊方式：HART—Protocol通訊協議

        HART—Protocol現場總線

• 可實現高溫400度測量。

• 接液部分無活動部件，堅固耐用，免維護?？蓭щp傳感器。

技術參數

測量介質：液體、氣體、蒸汽

介質粘度：小于10cp

介質溫度：-50℃——+400℃

本體材料：1Cr18Ni9Ti(其他材料協議供貨)

傳感器密封：石墨墊片

環境溫度：-30℃——+80℃

公稱直徑：DN15——DN300

測量精度：液體：測量值的±1%（普通）

          測量值的±0.5%（特殊）

          氣體：測量值的±1%

量程比：20：1

壓力等級：PN25，PN40

連接方式：夾持式 DN15--DN150

      法蘭式 DN15--DN600。

      插入式 DN350--DN2000

流量范圍：見附表。

防護等級：IP67

轉換器殼體：壓鑄鋁,上漆

供電電壓：12——36VDC

輸出信號:兩線制4--20mA電流輸出、可編程脈沖輸出、傳感器渦街頻率輸出。

現場顯示：可編程設定顯示瞬時流量、累積流量和百分比流量。
