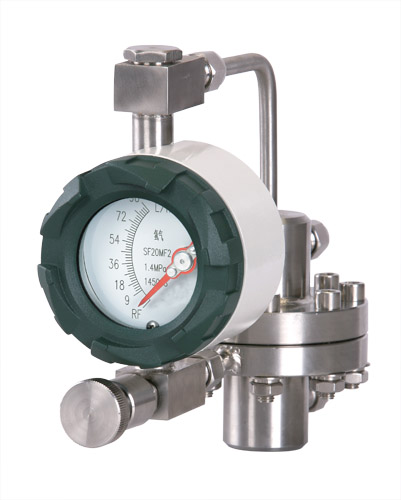

DMC吹掃流量計

概述

DMC系列吹掃裝置，是由本公司生產的金屬管浮子流量計和恒流控制閥組成的，在系統中實現恒流量輸出設定、控制和指示；可廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。

特點

• 基本單元為單路，可選多路組合型式

• 1/4〞NPT、卡套、螺紋、法蘭等多種連接形式

• 耐高溫流體介質，可達200℃

• 內襯PTFE防腐結構，可用于較強的腐蝕性介質

• 根據流量范圍不同分為DMCC10型和DMC20型

技術參數

儀表型號：     DMC10

測量范圍：     水（20℃）        25―4000L/h

           空氣（0.1013Mpa,20℃）0.7―80Nm3/h

量程比：      10：1

精度等級：     標準1.5級，特殊1級

流量刻度劃分：  實際流量刻度

壓力損失：     2.1～4.5kPa

可控壓力范圍：  0.02-0.5MPa

壓差：       0.02-0.045MPa

最大壓力：     標準：6.4MPa

           特殊： 15MPa 可根據要求制造

介質溫度：     標準：-80～+150℃

           特殊： 200℃根據需要

環境溫度：     -25～+65℃

接觸介質材質：  304、316、316L和PTFE密封墊

外殼：       鑄鋁，環氧樹脂噴涂

連接

           標準螺紋：    1/2”-1”NPT，1/2”-1”G

           標準卡套：    Φ12mm，其它可根據要求制造

           標準法蘭：    HG20594-97 DN15、DN25可根據要求制造

儀表型號：    DMC20

測量范圍：    水（20℃）3―100L/h

           空氣（0.1013Mpa,20℃）50―3400NL/h

量程比：     10：1

精度等級：    標準4.0級，特殊2.5級

流量刻度劃分：  實際流量刻度

壓力損失：    1.2～3.5kPa

可控壓力范圍:  0.02-0.5MPa

壓差：       0.02-0.045MPa

最大壓力：    標準：6.4MPa

           特殊： 15MPa 可根據要求制造

介質溫度：    標準：-80～+150℃

           特殊： 200℃根據需要

環境溫度：    -25～+65℃

接觸介質材質：  316L和PTFE密封墊

外殼：       鑄鋁，環氧樹脂噴涂

連接:

          標準螺紋：    1/4”NPT，1/2”NPT

          標準卡套：    Φ6，Φ8，Φ10mm，其它可根據要求制造

          標準法蘭：    HG20594-97 DN15、DN25可根據要求制造
