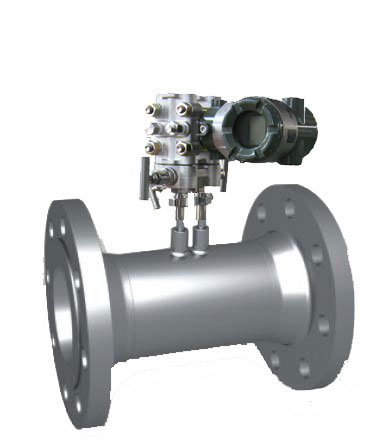

DM系列多孔平衡流量計（法蘭連接）

產品特點:

測量精度高

　　多孔平衡流量計對稱多孔設計，使流場達到平衡，能基本消除僅一個孔節流帶來的死區效應，取壓區域渦流大大降低，取壓口拾取的差壓信號信噪比大大提高;振動降低，穩定性提高，傳感器檢測精度大大提高，可達到0.5%精度。

直管段要求短

　　多孔平衡流量計對稱多孔設計，能將流場快速整流成近似理想體，無需過多的直管段整流。同其它類型的差壓流量計相比，對前、后直管段的要求小，安裝時前直管段要求為1-3D，后直管段要求為0.5-1D

永久壓損小

　　孔平衡流量計結構設計無死區效應，在相同的差壓值情況下，能將標準孔板因死區渦流帶來永久壓力損失降低2-3倍，可以大量節省裝置運行過程中的流體輸送能源。

測量范圍寬

　　多孔平衡流量計突破標準節流裝置的測量局限，可以根據流體特性進行靈活多變的結構設計。量程比達到10：1，雷諾數拓寬為200～10000000，高流速度段節流特性更佳。

穩定性好

　　多孔平衡流量計在下游形成的渦流小，從而信號穩定性好。其它類型的節流裝置在節流件后形成的渦流較長，產生高幅、低頻波動信號，這些信號會對差壓變送器的數值造成干擾。

可測量臟污介質

　　多孔平衡流量計的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的現象，保證臟污介質可以順利通過多個孔，減小了流體孔被堵塞的機會。

雙向流檢測結構設計

多孔平衡流量計可以進行氣液兩相、漿料、含少量固體顆粒介質的測量。結構上采用雙向直孔，左右完全對稱，可方便的測量雙向流。節流件厚度突破了標準孔板的限制，比標準孔板結構更安全，使用壽命更長.

技術參數：

● 介質范圍：氣體 、液體、 蒸汽、氣液混合介質

● 公稱通徑： DN15～3000

● 連接方式：夾持連接、法蘭連接、焊接

● 精　　度：±0.5%

● 重 復 性：±0.2%

● 量 程 比： 10:1

● 前后直管段要求：前3DN，后1DN

● 雷諾數適用范圍：200～10000000

● β值范圍：0.25-0.85

● 介質溫度范圍：-200℃~600℃

● 介質壓力范圍： ≤42Mpa
