罐區液位測量方案

　　對于內浮盤式拱頂罐，我司采用“浮子井”方案安裝磁致伸縮液位計

1.安裝要求 (常規)

A.安裝位置:

液位儀盡量遠離進出油口,防止直接沖擊。 若無法避開,采取措施如加裝護套管或在罐底部加擋板等;

離罐壁300mm以上。

B.安裝孔通徑D: 應大于浮子的外直徑最少60mm，本次安裝位置法蘭開口為DN150。

C. 內(外)浮盤安裝, 應保證浮盤的起伏、擺動、轉動都不會接觸液位儀及浮子。

D. 推薦使用滿足上述要求的光孔或副計量孔, 其他特殊情況,具體分析。推薦安裝孔與罐壁間距和計量孔與罐壁間距相同

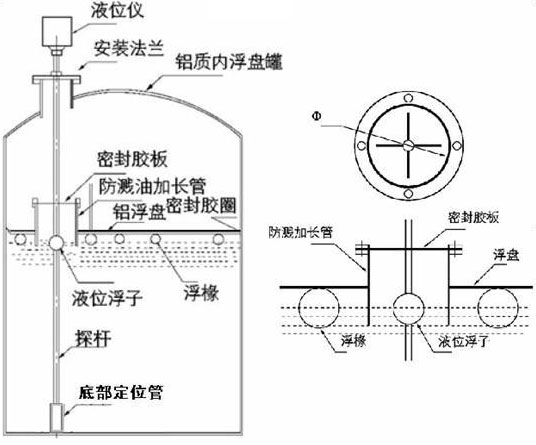

2. “浮子井”安裝要求

內浮盤開孔遵循的原則是：

浮盤的開孔直徑大于浮子(及重錘)的直徑，一般推薦大于300毫米。

浮盤的上下浮動過程中，可能會出現轉動，應保證浮盤的轉動不會硬性接觸液位儀的探桿和浮子，否則應適當加大開孔尺寸。

“浮子井”密封膠板由三部分組成。雙層膠板，各層十字開口，交叉疊加，即膠板開口應為八角，一般每 “浮子井”防濺加長管的浮盤上部分為防止油溢出至浮盤上，并能保證密封膠板不會接觸浮子。防濺加長管的浮盤下的部分是防止浮子卡在浮盤下，它應至少浸入液面下100毫米。
